內圓磨床金剛滾輪修整器
內圓磨床精加工微型軸承的外圈內溝道之前,需利用金剛滾輪修整器修整砂輪,以便在砂輪表面形成微小而鋒利的切削微刃。按照金剛滾輪修整砂輪的特點,在修整器修整砂輪時,滾輪應在修整區附近來回擺動,而且,在修整區附近擺動的速度應小一點。由于調試時需調節金剛滾輪與砂輪的位置,所以修整器應有一定的粗調能力。另外,砂輪被修整時,金剛滾輪修整器的剛性、結構等也會對砂輪修整的質量產生很大的影響。
金剛石滾輪對砂輪修整的要求,向大家介紹一種磨床金剛滾輪修整器,以便力求提高修整器的可調性、動作靈敏度以及剛性,從而方便工人操作,提高修整精度。

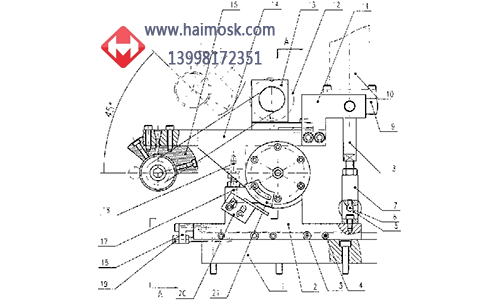

內圓磨床金剛石滾輪修整器,在內圓磨床修整器利用回轉軸連接倒臺,在倒臺的右上側安裝修整器油缸,在倒臺的左上側利用軸安裝金剛滾輪,在倒臺的上面安裝汽缸馬達,汽缸馬達利用傳動帶與安裝于軸上的傳動輪連接,修整器油缸的活塞桿向下延伸與主體連接。
內圓磨床修整器利用橫向的燕尾槽安裝于底座的上面,在主體的側面連接調整架,在底座上連接調整螺栓,調整螺栓利用其本身的螺紋與調整架上的螺紋配合。
修整器油缸利用油缸支架安裝于內圓磨床上,在活塞桿的下端安裝連接桿,連接桿利用銷軸與安裝于主體上的連接座連接。
汽缸馬達利用支座安裝于內圓磨床的上面,在汽缸馬達的轉軸上安裝有齒帶輪,齒帶輪利用同步齒形帶與安裝于軸上的齒帶輪連接,支座上有兩個長圓孔,連接螺釘穿過長圓孔將支座緊固于主體上,在支座與主體間設置導向平鍵與導向槽。
回轉軸與內圓磨床固定連接,倒臺利用圓錐滾針軸承安裝于回轉軸上,在對應于回轉軸部位的倒臺的兩側分別連接端蓋,并在其中的一個端蓋上連接調節螺釘,該調節螺釘?shù)膬?nèi)端與位于圓錐滾針軸承與該側端蓋間的調整圈接觸,在圓錐滾針軸承與主體間的回轉軸外設置密封圈。
在倒臺的左上側安裝有連接塊,在連接塊的下面連接套,軸利用兩個軸承安裝于套內,金剛滾輪利用螺栓、墊圈安裝于軸的一端,軸的另一端利用緊固螺母安裝齒帶輪,在套與金剛滾輪間設置帶有密封的端蓋。
在兩個軸承間的軸外有套筒,在套筒外有外套筒及碟形彈簧,外套筒的左端與套內壁上的臺階接觸,其右端與碟形彈簧接觸,碟形彈簧與右側軸承接觸;在主體上連接開關支架,在端蓋上連接可以與開關支架上的開關接觸的發訊塊。
