內圓磨床如何自動調節錐度誤差?
在現代磨削加工中,內圓磨床磨削一直被認為是比較困難的,對于微小孔的加工更是如此。不僅加工成本高,對其的加工精度也有很高的要求?,F(xiàn)有的內圓磨床一般都以エ件臺徑向進給的方式完成內圓磨削,當通過離線檢測發現加工エ件產生較大的錐度誤差時,通常是依靠人工旋轉エ件臺后面的螺栓來進行調節,這在很大程度上依賴著操作者的經驗?zāi)芰?。由于缺乏ー個定量的控制手段,往往需要多次試湊才能達到調節的目的,從而使得調節效率低下、質量難以得到有效的保證。為此,我們考慮通過發明ー套定量化的自動調節機構,只需測量加工后的エ件錐度誤差值并將該錐度誤差值輸入到PLC中,便可由PLC程序控制機構自動完成調節操作,這樣就能夠方便、快速的保證エ件錐度誤差控制在容許的范圍內。
接下來介紹一下內圓磨床錐度誤差自動調節過程,它能夠在エ件完成內圓磨削加工后,根據エ件加工后產生的錐度誤差情況,通過PLC、步進電機等機構對エ件臺轉角進行定量化自動調節,以保證加工エ件的錐度誤差滿足公差要求。

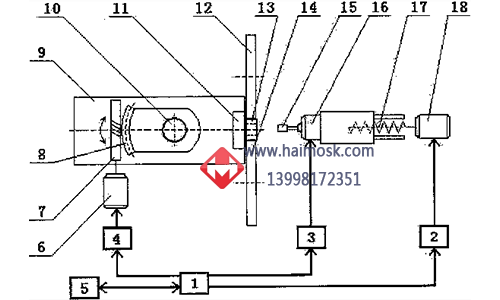

1、PLC ;2、砂輪軸步進電機驅動器;3、砂輪電主軸驅動器;4、錐度調節步進電機驅動器;5、觸摸顯示屏;6、錐度調節步進電機;7、錐度調節蝸桿;8、錐度調節蝸輪;9、可旋轉エ件臺;10、旋轉軸;11、エ件后擋板;12、左滾輪;13、エ件;14、右滾輪;15、砂輪;16、砂輪電主軸;17、砂輪軸滾珠絲桿;18、砂輪軸步進電機。
該內圓磨床準度誤差自動調節的過程是:
1. 系統上電自檢,開始エ件的磨削加工;
2.完成エ件的磨削加工后,利用測微儀等設備測量エ件兩截面的內徑D1、D2以及兩截面寬度L ;
3.將所述エ件內徑數值Dl、D2和寬度L輸入觸摸顯示屏的エ件錐度測量數據輸入界面;
4.PLC根據輸入的內徑數值Dl、D2和寬度L計算エ件錐度M = tan a =D2-D1|/2L;
5.PLC比較錐度計算結果M和系統設定的需要進行錐度調節的閾值K,若M > I(,則進行下一歩計算并進行錐度調節;否則,繼續下一エ件的磨削加工;
