目前吸盤內圓磨床自動上料方式都采用斜坡槽 固定在支座上，斜坡槽下部設置料空觸點開關，斜坡槽的寬度可以根據工件的實際情況進行調整，工件在推料機構的作用下進入斜坡槽，順著槽底滑到底部，在斜槽底端一側的推桿將工件推出到床頭箱中主軸的空管中，現有的這種吸盤式內圓磨床自動上料機構如果后來的待加工工件較多時，而且工件的重量較大，將會造成斜坡槽由于承受不了大量工件的重量，使整個斜坡槽有傾覆的危險。

為了解決這存在的危險，現將斜坡槽結構進行改進，在斜坡槽內部增加了支撐機構。提高了斜坡槽的承重能力。

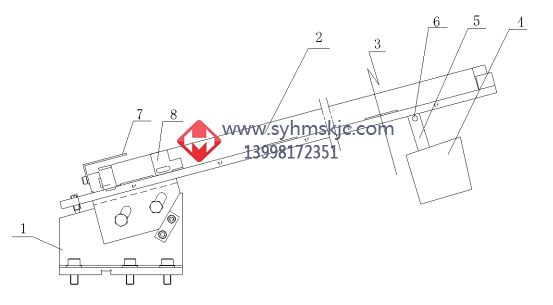

1.支座；2.斜坡槽；3.；4.液壓氣缸；5.活塞桿；6.位移傳感器；7.料空觸點開關；8.方向觸點開關 ；

了解更多吸盤內圓磨床>>

斜坡槽的支撐結構包括液壓氣缸，液壓氣缸的活塞桿連接斜坡槽，液壓氣缸的活塞桿上設置有位移傳感器，位移傳感器連接液壓控制系統；斜坡槽的下部設置有料空觸點開關，料空觸點開關連接控制系統；在斜坡槽的側部設置有方向觸點開關，方向觸點開關連接控制系統；在斜坡槽的入口處設置有上料限位塊，上料限位塊的內通道與待通過的工件滑動配合；斜坡槽的底部沿所述槽長方向設置有長條。

由于斜坡槽側部設置有支撐結構，提高了斜坡槽的承受能力，就算后續工序的停滯，斜坡槽上積累大量工件，也不會使斜坡槽傾覆。
