小孔軸承內圓磨床在線測量
目前的軸承雙端面磨床在目前的內圓磨床磨削加工過程中都采用磁力吸盤加滑塊對軸承套圈的外徑進行支撐,采用內圓磨床砂輪靠近內圈進行磨加工。這種內圓磨床裝夾雖然方便、簡單,但是也存在弊端,就是這種磁力吸盤加滑塊支撐的內圓磨床需要保證留有足夠的測量空間,通常適用于中型、大型軸承的軸承加工,而對于小型軸承特別是微型軸承,由于內徑較小,傳統的測量加工方式較為不便,加工效率較低。
今天小編向大家介紹一種軸承非常適用于小型或微型軸承內孔磨削的內圓磨床裝夾方式。

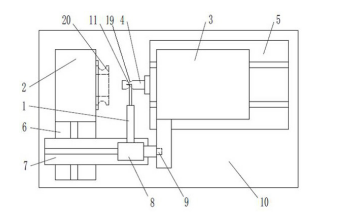

這種軸承內圈內圓磨床組成有:工作臺上的測量規、內圈旋轉裝置及砂輪旋轉裝置,磨頭旋轉裝置的端部具有砂輪,砂輪旋轉裝置下方設有砂輪橫向移動裝置,還包括測量規橫向移動裝置,測量規橫向移動裝置上設有測量規縱向移動裝置,測量規安裝于測量規縱向移動裝置上;磨頭旋轉裝置的側部活動連接測量規并同步往復運動;測量規包括兩個可彈性調節的測爪,測爪自側方活動插入在磨頭兩側,測爪及磨頭同步動作于軸承內圈的內圓。
先安裝軸承內圈;調節兩個測爪的位置使兩個測爪位于磨頭的端部?jī)蓚?cè);保持磨頭及測爪做同步往復震蕩運動,完成對軸承內圈的磨加工及同步測量。這種軸承內圈內圓磨床及加工方法,其便于測量,加工效率較高,適用于尺寸在5mm-20mm的小型、微型軸承的磨削加工。
