內圓磨床自動上下料機械手
在現代的機械加工過程中,自動上下料的機械手在內圓磨床磨削加工過程中應用非常廣泛,內圓磨床機械手能代替人來完成重復枯燥的工作、減輕人工勞動強度并且提高生產效率。內圓磨床機械手可以節省工件運轉的時間,由于機械手結構緊湊、運行穩定完全有數控程序控制,內圓磨床加工精度和質量穩定,現在越來越多的企業應用內圓磨床機械手來代替人工操作。
內圓磨床機械手工作過程:

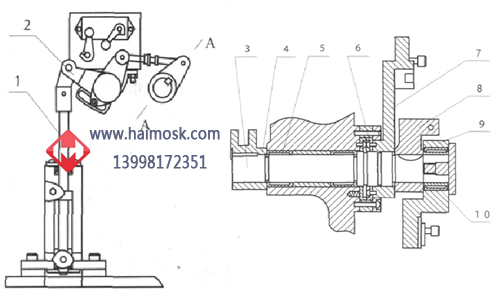

收到內圓磨床上料信號后氣缸活塞桿1向下運動,帶動一套連桿機構2動作,使得連桿4轉動,并帶動機械手軸3和連桿8隨著轉動,連桿8又帶動和他交叉在一起的上料臂9轉動,上料臂9抬起,接著上料臂9的出點接觸到帶有摩擦片6的頂料桿7,頂料桿7也隨著轉動。并推動定位支點架上已經加工工件滾落到卸料道中。頂料桿繼續轉動,接到上料道滾落的待加工工件,電器發出信號,氣缸的活塞桿向上預定,上料臂和頂料桿送到定位支架上,機械手復位,完成一個內圓磨床機械手上下料循環。
這種內圓磨床機械手臂上下料機構在國內應用廣泛,由于機械手臂動作靈活,投入成本低、實現上下料簡單容易。在很多內圓磨床的連線生產中,還有很多企業使用桁架式內圓磨床機械手,這種桁架式內圓磨床機械手適用于很多內圓磨床連線生產,在很多空調壓縮機內圓磨床生產線中應用特別廣泛。了解更多桁架內圓磨床自動上下料視頻>>
