柱塞泵偶件展成法內圓磨床磨削

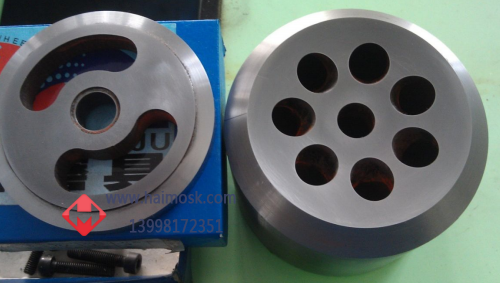

柱塞泵配油盤和缸體是一對球面偶件,這對偶件結合質量精度決定著柱塞泵功能的好壞。 柱塞泵缸體和配油盤由于其特點為局部球面結構,雖然是加工外圓但是這工藝需要內圓磨床利用展成法來磨削完成。
展成發加工球面內圓磨削原理:
一個球體在任何位置的切面都是一個平面圓。反之任何一個平面圓都能與大于或等于他的直徑的一個球體相貫,如果球體軸線與平面圓軸線相交成一定的角度旋轉,那么旋轉的軌跡就是一個理想的球體。

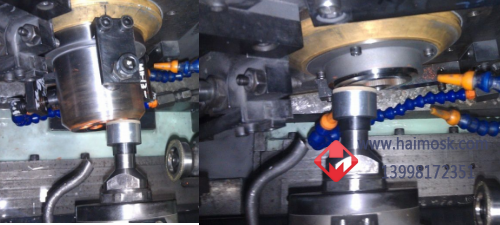

展成法內圓磨床磨削內圓磨床的調整:
1.內圓磨床工件主軸角度調整;
了解更多海默內圓磨床>>
2.砂輪的選擇;
砂輪直徑的確定:在實踐的內圓磨床展成法磨削的過程中,砂輪直徑并不像理論計算那樣嚴格,磨削凸球面時,砂輪內徑可選擇比理論值小一些。磨削凹面時,砂輪外徑可比理論值稍大一些。
柱塞泵偶件互研:
由于柱塞泵缸體和配油盤為偶件配合,兩個R大小一致性要好,表面粗糙度Ra0.1-0.2,球面度<0.002mm。雖然我們?cè)跈z測上采用了各種檢測手段和措施,但是在真正的柱塞泵偶件的磨削過程中仍然不具備互換性,所以柱塞泵偶件的互研能夠有效的解決這一問題,柱塞泵缸體和配油盤互研,檢查接觸面積情況。
