揭秘進口內圓磨床控制系統
內圓磨床在軸承行業應用廣泛,目前大部分中低端軸承采用國內內圓磨床生產,進口內圓磨床仍然占有者高端軸承市場,國產內圓磨床與進口內圓磨床區別已經分析過多次,在這里不再贅述,今天向大家介紹一種進口內圓磨床電氣系統。

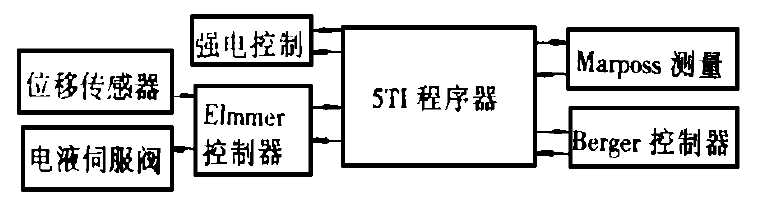

進口內圓磨床主要分為五大部分:
一、馬波斯在線檢測部分;
馬波斯在線測量部分用于檢測控制工件的加工精度和尺寸,工件在加工過程中尺寸的變化引起電感側頭電感量的變化,隨電感量變化的電壓經過運放比較電路輸出粗磨、精磨和光磨控制信號,完成測量控制功能。
二、ELMMER控制器:
Elmmer控制器主要控制砂輪軸的位置、往復幅度和往復頻率等,位移傳感器檢測反饋砂輪軸的位置,控制器驅動電液伺服實現伺服閥控制砂輪軸移動。
三、Berger控制器
Berger控制器用于驅動控制五相步進電機的進給,指令脈沖經脈沖分配器、空濾放大器、步進電機、減速齒輪、滾柱絲杠螺母副轉換為機床工作臺的移動。
四、強電部分:
強電部分包括六臺交流異步電機的控制和各控制單元供電。
五、可編程控制系統
可編程控制系統是內圓磨床自動控制部分的核心,本內圓磨床采用的是5TI可編程控制器。他的作用是對內圓磨床磨削的過程的所有工序進行控制。
