結構簡單的內圓磨床夾具
夾具被廣泛應用于內圓磨床上,它通過內圓磨床主軸帶磁后,胎具吸附在主軸端面上,隨主軸轉動,加工零件被夾持在胎具內隨主軸同步轉動,通過更換胎具實現不同外徑零件的內孔磨削加工。
現有內圓磨床用胎具存在以下兩個問題點:
夾具內孔與加工零件外圓是小間隙配合,上下料過程零件會對胎具內孔造成一定磨損,且磨削過程零件上會粘附磨削過程砂輪掉落的磨料,加快胎具內孔的磨損。當間隙較大,零件在磨削過程于胎具有相對運動時,胎具不能再使用將更換。
現有的內圓磨床夾具缺陷在于:
當零件的上下料對胎具內孔產生磨損后胎具將報廢,在大批量生產時對胎具的用量較大,且隨內孔的磨損,零件與胎具間隙將較大,造成內孔磨削后尺寸較差,不能保證一個有效的過程能力要求。
內圓磨床用夾具因隨主軸轉動過程中,外圓的支持部分將對胎具外圓造成磨損,使胎具在內孔磨損報廢時,外圓也不平整。因內孔已磨損,將不會再對外圓作修正,造成胎具不能被二次利用,導致資源的浪費。

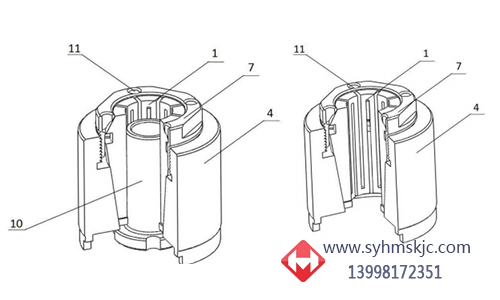

今天向大家介紹一種結構簡單,加工精度高的內圓磨床夾具它包括:ER彈簧夾頭,其具有相背設置的上錐面和下錐面;
夾具內部的前端設置有內螺紋;
夾具體內部的后端設置有與所述ER彈簧夾頭的下錐面相配合的第一錐形面;
夾具蓋,其外部的側面設置有與所述內螺紋相配合外螺紋;
夾具蓋的內部設置有與ER彈簧夾頭的上錐面相配合的第二錐形面;
加工零件被夾持在所述ER彈簧夾頭內,所述ER彈簧夾頭的下錐面置于所述
第一錐形面內,ER彈簧夾頭的上錐面置于所述第二錐形面內;
夾具蓋通過外螺紋與內螺紋的螺接配合以壓緊所述ER彈簧夾頭。
這種夾具的優點在于:
由于彈簧夾頭錐面受壓后內孔尺寸變小,可補償內孔磨削過程磨損的部分,且對加工零件外圓尺寸范圍要求更大,更換加工零件是只需更換彈簧夾頭,增加了夾具工范圍,延長了夾具的使用壽命。
