深度解析TOYO臥式內圓磨床
內圓磨床在很多國內的企業中應用非常廣泛,因為TOYO內圓磨床不像德系與美系內圓磨床那么遙不可及,并且在中國的應用范圍廣,倍受國內大中型企業青睞。TOYO內圓磨床整理從結構上分為:立式內圓磨床和臥式內圓磨床;從裝夾方式上又可以分為卡盤式裝夾和無心式。
TOYO臥式內圓磨床卡盤裝夾方式共有5種機型,分別是:T-11JA( T-11JAS)、THG-10C、T-11L、T-125N ( T-1254N)、T-135N (T-1354N)。
T-11JA( T-11JAS)內圓磨床
本機內孔磨削范圍是(1.5-170mm),適合多段面連續加工和外圓加工, 還可加工最大外徑350mm、內徑170mm的高性能全數控(CNC) 內圓磨床。其中T-11JAS是以T-11JA為基礎, 裝備高剛性主軸、高剛性滾輪修整器等的全數控(CNC) 內圓磨床。適合模具零部件、齒輪等多品種和中批量生產。
磨頭的4個分度式(轉塔刀架)規格內圓磨床。可在上列機型中以選購件方式裝備, 無人連續運轉, 適合多面的高精度加工。
THG-10C內圓磨床

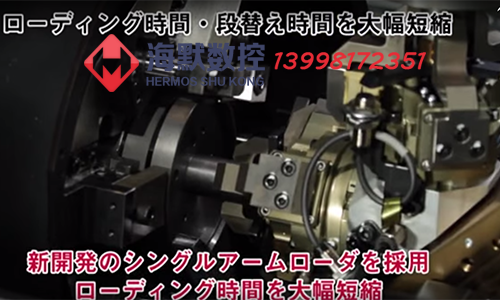

本機床可以磨削內孔范圍是6-100mm,這種機型比傳統的內圓磨床體積更小,本機床配有防止夾緊時工件變形的新式卡盤,還采用了最大轉速為3,000min-1的高速工件主軸、高分辨率伺服電機,以及新開發的單臂上料器。從而實現了更高精度和生產率的加工。
T-11L內圓磨床
本機床同樣磨削內孔范圍是6-100mm,但是這種經典的機型又可以細分為3種不同的規格,這種機型在國內的空調壓縮機行業應用非常的廣泛。這種機型內圓磨床是一種高精度、高剛性, 生產效率較高, 本機是一種在家電和汽車零部件行業中有很高市場占有率的高性能內圓磨床。沈陽海默卡盤式內圓磨床與TOYO T-11L內圓磨床加工范圍、結構、裝夾方式、加工精度及穩定性相同。
T-125N,T-1254N內圓磨床
本機適合加工最大內徑250mm的中徑工件。是適合超精密機械零部件、光學零部件、模具零部件等高精度加工的全數控(CNC) 內圓磨床。具備4個分度式轉塔刀架規格、主軸自動旋轉裝置、C軸NC行程規格等選購件。適合高精度加工。T-1254N內圓磨床適合加工深長孔。
TOYO無心式內圓磨床采用了雙支點電磁卡盤或雙滾子單支點的工件支撐方式。這種內圓磨床一種有四種機型:T-1MS、T-11LB、T-127N(T-167N)、T-137N(T-177N)。
T-1MS內圓磨床
本機內孔磨削范圍是1-6mm,以內徑在1.5mm以上的小徑工件為對象, 采用1支點雙滾輪工件支撐方式的臥式全數控(CNC)無心式內圓磨床。本機型適合微小型軸承的內孔及內滾到磨削。

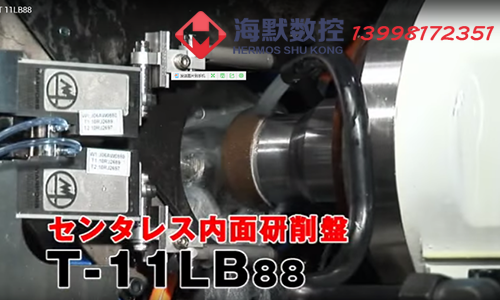

T-11LB內圓磨床
本機床的加工范圍是6-150mm,此種內圓磨床裝夾方式分為單支點與雙支點的方式,有震蕩磨削及切入式磨削方式。 沈陽海默吸盤式內圓磨床與TOYO該型號內圓磨床相似,并且在國內很多空調壓縮機企業應用案例。
T-127N,T-167N內圓磨床
本機適用于工件內徑54~220mm的中、大徑軸承等中小批量生產加工。是一種換活、精度調整性能均得到提高的中型全數控(CNC)內圓磨床。為提高高精度軸承的生產效率采用電磁2支點的工件支撐方式
T-137N,T-177N內圓磨床
本機用于最大工件內徑84-300mm的大徑軸承加工。是一種換活、精度調整性能均得到提高的中型全數控(CNC)內圓磨床。采用高機械剛性和電磁2支點工件支撐方式, 確保穩定的高精度加工。
